Описание

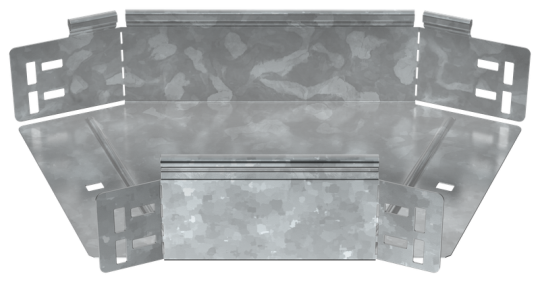

Поворот горизонтальный на 45° предназначен для организации поворота кабельной трассы в горизонтальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 200 мм
• Высота: 80 мм
• Ширина: 200 мм
• Цвет: Светло-серый
• Изменение направления: Горизонтальный (-ая)
• Длина: 377 мм
• Класс стойкости к коррозии: 6
• Подходит для обеспеч целостности цепи: Нет
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Вес: 1,14 кг
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Нержавеющая сталь травлёная: Нет
• Исполнение для больших расст-усиленный: Нет
• Толщина цинкового покрытия: 55 мкм
• Модель или исполнение: Интегрированный разъем
• Толщина металла: 1.2 мм
• Температура эксплуатации: -50...40 °C
• Отклонение - угол : 45
• Материал: Сталь
• Перфорированная боковая стенка : Нет
• Степень защиты - IP: IP00
• Ширина ответвления: 200 мм
• Вид или марка материала: Прочее
• Номер цвета RAL: 7047
• Перфорация в основании для монтажа: Нет
• Высота кабельного лотка : 80 мм
• Монтажная температура: -50...40 °C
