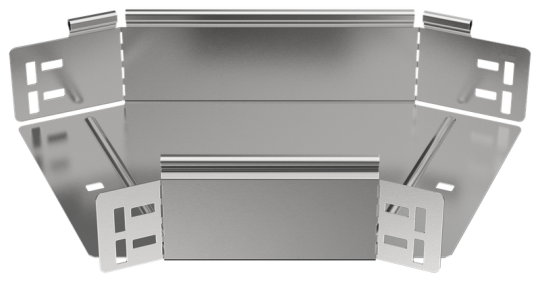

ESCA 5 Поворот 45град 80х150-1,2 IEK ES5-PG-45-080-150-12

Описание

Поворот горизонтальный на 45° предназначен для организации поворота кабельной трассы в горизонтальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 150 мм
• Высота: 80 мм
• Температура эксплуатации: -50...40 °C
• Степень защиты - IP: IP00
• Длина: 339 мм
• Подходит для обеспеч целостности цепи: Нет
• Монтажная температура: -50...40 °C
• Исполнение для больших расст-усиленный: Нет
• Высота кабельного лотка : 80 мм
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
• Цвет: Светло-серый
• Модель или исполнение: Интегрированный разъем
• Ширина ответвления: 150 мм
• Номер цвета RAL: 7047
• Вид или марка материала: Прочее
• Нержавеющая сталь травлёная: Нет
• Материал: Сталь
• Вес: 0,84 кг
• Ширина: 150 мм
• Отклонение - угол : 45
• Толщина металла: 1.2 мм
• Изменение направления: Горизонтальный (-ая)
• Толщина цинкового покрытия: 10 мкм
• Перфорированная боковая стенка : Нет
• Перфорация в основании для монтажа: Нет
• Класс стойкости к коррозии: 2
