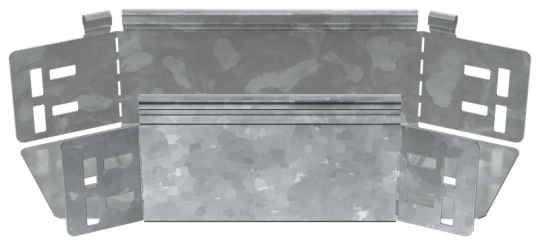

ESCA 5 Поворот 45град 80х100-1,2 HDZ IEK ES5-PG-45-080-100-12-HDZ

Описание

Поворот горизонтальный на 45° предназначен для организации поворота кабельной трассы в горизонтальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 100 мм
• Высота: 80 мм
• Модель или исполнение: Интегрированный разъем
• Номер цвета RAL: 7047
• Перфорация в основании для монтажа: Нет
• Вид или марка материала: Прочее
• Материал: Сталь
• Цвет: Светло-серый
• Ширина: 100 мм
• Подходит для обеспеч целостности цепи: Нет
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Высота кабельного лотка : 80 мм
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Вес: 0,7 кг
• Длина: 300 мм
• Толщина металла: 1.2 мм
• Нержавеющая сталь травлёная: Нет
• Степень защиты - IP: IP00
• Ширина ответвления: 100 мм
• Изменение направления: Горизонтальный (-ая)
• Температура эксплуатации: -50...40 °C
• Перфорированная боковая стенка : Нет
• Класс стойкости к коррозии: 6
• Исполнение для больших расст-усиленный: Нет
• Монтажная температура: -50...40 °C
• Толщина цинкового покрытия: 55 мкм
• Отклонение - угол : 45
