Описание

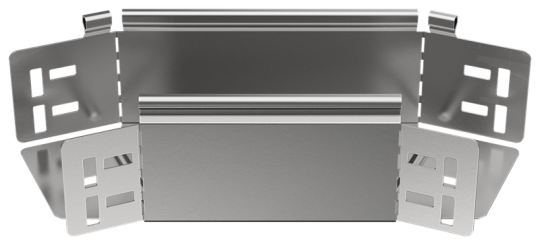

Поворот горизонтальный на 45° предназначен для организации поворота кабельной трассы в горизонтальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 100 мм
• Высота: 80 мм
• Высота кабельного лотка : 80 мм
• Монтажная температура: -50...40 °C
• Материал: Сталь
• Отклонение - угол : 45
• Длина: 300 мм
• Толщина цинкового покрытия: 10 мкм
• Исполнение для больших расст-усиленный: Нет
• Нержавеющая сталь травлёная: Нет
• Степень защиты - IP: IP00
• Перфорация в основании для монтажа: Нет
• Подходит для обеспеч целостности цепи: Нет
• Ширина ответвления: 100 мм
• Ширина: 100 мм
• Температура эксплуатации: -50...40 °C
• Перфорированная боковая стенка : Нет
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
• Модель или исполнение: Интегрированный разъем
• Номер цвета RAL: 7047
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Толщина металла: 1.2 мм
• Вес: 0,65 кг
• Изменение направления: Горизонтальный (-ая)
• Класс стойкости к коррозии: 2
• Цвет: Светло-серый
• Вид или марка материала: Прочее
