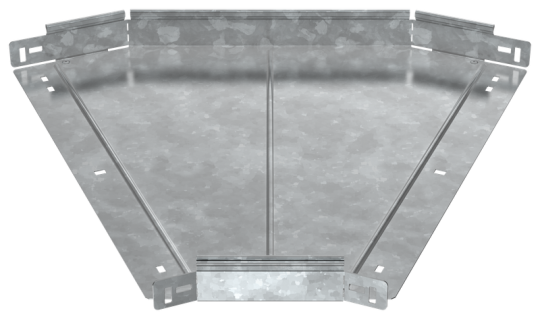

ESCA 5 Поворот 45град 50х500-1,2 HDZ IEK ES5-PG-45-050-500-12-HDZ

Описание

Поворот горизонтальный на 45° предназначен для организации поворота кабельной трассы в горизонтальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 500 мм
• Высота: 50 мм
• Исполнение для больших расст-усиленный: Нет
• Перфорированная боковая стенка : Нет
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Нержавеющая сталь травлёная: Нет
• Вид или марка материала: Прочее
• Перфорация в основании для монтажа: Нет
• Ширина ответвления: 500 мм
• Цвет: Светло-серый
• Отклонение - угол : 45
• Степень защиты - IP: IP00
• Модель или исполнение: Интегрированный разъем
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Длина: 607 мм
• Материал: Сталь
• Толщина металла: 1.2 мм
• Толщина цинкового покрытия: 55 мкм
• Изменение направления: Горизонтальный (-ая)
• Вес: 2,7 кг
• Подходит для обеспеч целостности цепи: Нет
• Класс стойкости к коррозии: 6
• Высота кабельного лотка : 50 мм
• Монтажная температура: -50...40 °C
• Температура эксплуатации: -50...40 °C
• Номер цвета RAL: 7047
• Ширина: 500 мм
