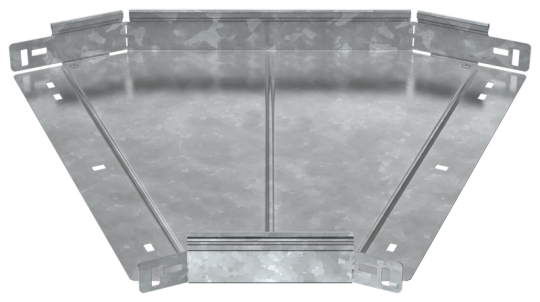

ESCA 5 Поворот 45град 50х400-1,2 HDZ IEK ES5-PG-45-050-400-12-HDZ

Описание

Поворот горизонтальный на 45° предназначен для организации поворота кабельной трассы в горизонтальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 400 мм
• Высота: 50 мм
• Исполнение для больших расст-усиленный: Нет
• Номер цвета RAL: 7047
• Ширина: 400 мм
• Длина: 531 мм
• Перфорированная боковая стенка : Нет
• Отклонение - угол : 45
• Цвет: Светло-серый
• Перфорация в основании для монтажа: Нет
• Вес: 2,03 кг
• Изменение направления: Горизонтальный (-ая)
• Ширина ответвления: 400 мм
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Степень защиты - IP: IP00
• Подходит для обеспеч целостности цепи: Нет
• Класс стойкости к коррозии: 6
• Вид или марка материала: Прочее
• Толщина металла: 1.2 мм
• Температура эксплуатации: -50...40 °C
• Монтажная температура: -50...40 °C
• Нержавеющая сталь травлёная: Нет
• Толщина цинкового покрытия: 55 мкм
• Высота кабельного лотка : 50 мм
• Модель или исполнение: Интегрированный разъем
• Материал: Сталь
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
