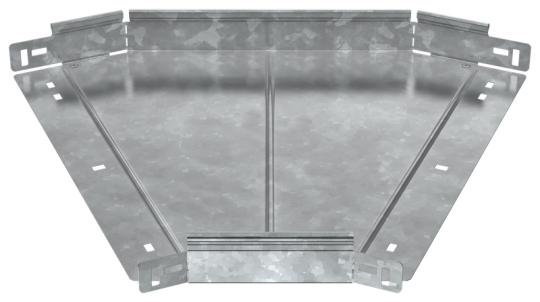

ESCA 5 Поворот 45град 50х300-1,2 HDZ IEK ES5-PG-45-050-300-12-HDZ

Описание

Поворот горизонтальный на 45° предназначен для организации поворота кабельной трассы в горизонтальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 300 мм
• Высота: 50 мм
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Толщина цинкового покрытия: 55 мкм
• Модель или исполнение: Интегрированный разъем
• Исполнение для больших расст-усиленный: Нет
• Отклонение - угол : 45
• Ширина ответвления: 300 мм
• Перфорированная боковая стенка : Нет
• Подходит для обеспеч целостности цепи: Нет
• Вес: 1,46 кг
• Степень защиты - IP: IP00
• Перфорация в основании для монтажа: Нет
• Монтажная температура: -50...40 °C
• Температура эксплуатации: -50...40 °C
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Нержавеющая сталь травлёная: Нет
• Изменение направления: Горизонтальный (-ая)
• Ширина: 300 мм
• Вид или марка материала: Прочее
• Номер цвета RAL: 7047
• Цвет: Светло-серый
• Высота кабельного лотка : 50 мм
• Толщина металла: 1.2 мм
• Материал: Сталь
• Класс стойкости к коррозии: 6
• Длина: 454 мм
