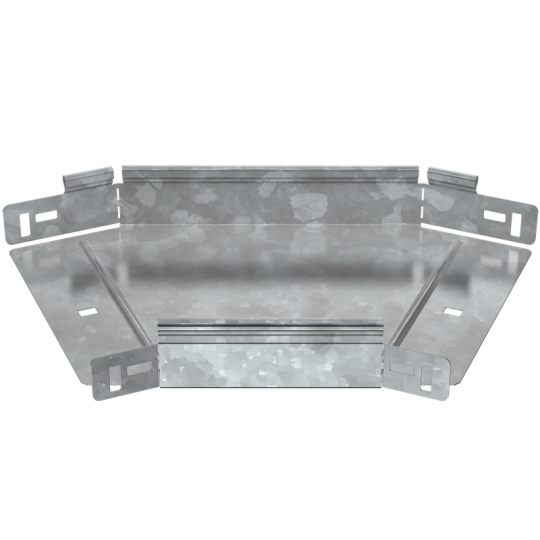

ESCA 5 Поворот 45град 50х200-1,2 HDZ IEK ES5-PG-45-050-200-12-HDZ

Описание

Поворот горизонтальный на 45° предназначен для организации поворота кабельной трассы в горизонтальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 200 мм
• Высота: 50 мм
• Вес: 0,96 кг
• Перфорация в основании для монтажа: Нет
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Ширина: 200 мм
• Изменение направления: Горизонтальный (-ая)
• Нержавеющая сталь травлёная: Нет
• Толщина цинкового покрытия: 55 мкм
• Ширина ответвления: 200 мм
• Отклонение - угол : 45
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Высота кабельного лотка : 50 мм
• Материал: Сталь
• Цвет: Светло-серый
• Степень защиты - IP: IP00
• Вид или марка материала: Прочее
• Температура эксплуатации: -50...40 °C
• Исполнение для больших расст-усиленный: Нет
• Перфорированная боковая стенка : Нет
• Подходит для обеспеч целостности цепи: Нет
• Модель или исполнение: Интегрированный разъем
• Толщина металла: 1.2 мм
• Длина: 377 мм
• Монтажная температура: -50...40 °C
• Номер цвета RAL: 7047
• Класс стойкости к коррозии: 6
