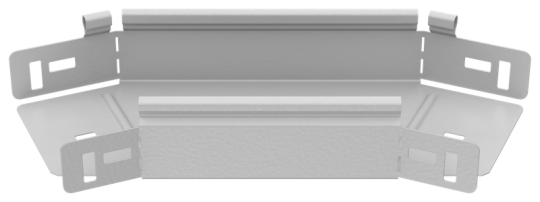

ESCA 5 Поворот 45град 50х100-1,2 RAL 9016 IEK ES5-PG-45-050-100-12-RGA

Описание

Поворот горизонтальный на 45° предназначен для организации поворота кабельной трассы в горизонтальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 100 мм
• Высота: 50 мм
• Толщина металла: 1.2 мм
• Вес: 0,53 кг
• Монтажная температура: -50...40 °C
• Ширина: 100 мм
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Модель или исполнение: Интегрированный разъем
• Температура эксплуатации: -50...40 °C
• Изменение направления: Горизонтальный (-ая)
• Исполнение для больших расст-усиленный: Нет
• Цвет: Чисто белый
• Подходит для обеспеч целостности цепи: Нет
• Вид или марка материала: Прочее
• Класс стойкости к коррозии: 2
• Перфорированная боковая стенка : Нет
• Степень защиты - IP: IP00
• Нержавеющая сталь травлёная: Нет
• Ширина ответвления: 100 мм
• Длина: 300 мм
• Толщина цинкового покрытия: 10 мкм
• Защитное покрытие поверхности: Порошковая окраска
• Высота кабельного лотка : 50 мм
• Номер цвета RAL: 9016
• Отклонение - угол : 45
• Перфорация в основании для монтажа: Нет
• Материал: Сталь
