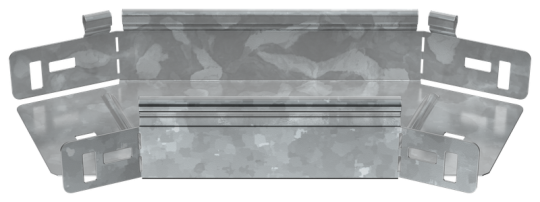

ESCA 5 Поворот 45град 50х100-1,2 HDZ IEK ES5-PG-45-050-100-12-HDZ

Описание

Поворот горизонтальный на 45° предназначен для организации поворота кабельной трассы в горизонтальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 100 мм
• Высота: 50 мм
• Температура эксплуатации: -50...40 °C
• Длина: 300 мм
• Ширина ответвления: 100 мм
• Исполнение для больших расст-усиленный: Нет
• Монтажная температура: -50...40 °C
• Перфорированная боковая стенка : Нет
• Перфорация в основании для монтажа: Нет
• Нержавеющая сталь травлёная: Нет
• Подходит для обеспеч целостности цепи: Нет
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Класс стойкости к коррозии: 6
• Вид или марка материала: Прочее
• Степень защиты - IP: IP00
• Материал: Сталь
• Ширина: 100 мм
• Изменение направления: Горизонтальный (-ая)
• Модель или исполнение: Интегрированный разъем
• Вес: 0,55 кг
• Толщина цинкового покрытия: 55 мкм
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Толщина металла: 1.2 мм
• Цвет: Светло-серый
• Номер цвета RAL: 7047
• Высота кабельного лотка : 50 мм
• Отклонение - угол : 45
