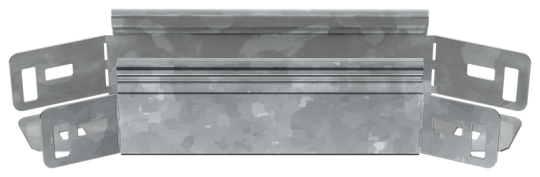

ESCA 5 Поворот 45град 50х50-1,2 HDZ IEK ES5-PG-45-050-050-12-HDZ

Описание

Поворот горизонтальный на 45° предназначен для организации поворота кабельной трассы в горизонтальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 50 мм
• Высота: 50 мм
• Материал: Сталь
• Нержавеющая сталь травлёная: Нет
• Вес: 0,36 кг
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Вид или марка материала: Прочее
• Высота кабельного лотка : 50 мм
• Температура эксплуатации: -50...40 °C
• Отклонение - угол : 45
• Степень защиты - IP: IP00
• Исполнение для больших расст-усиленный: Нет
• Ширина ответвления: 50 мм
• Перфорированная боковая стенка : Нет
• Толщина цинкового покрытия: 55 мкм
• Ширина: 50 мм
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Номер цвета RAL: 7047
• Модель или исполнение: Интегрированный разъем
• Толщина металла: 1.2 мм
• Длина: 245 мм
• Цвет: Светло-серый
• Класс стойкости к коррозии: 6
• Изменение направления: Горизонтальный (-ая)
• Монтажная температура: -50...40 °C
• Перфорация в основании для монтажа: Нет
• Подходит для обеспеч целостности цепи: Нет
