Описание

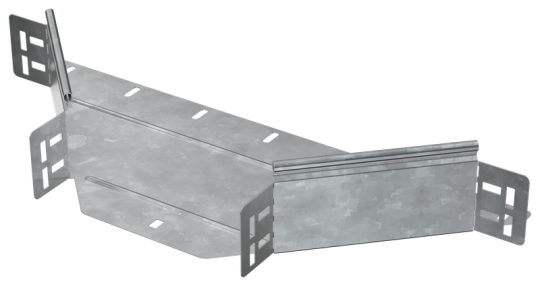

Отвод Т-образный горизонтальный предназначен для организации Т-образного или X-образного отвода кабельной трассы в горизонтальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 150 мм
• Высота кабельного лотка : 80 мм
• Высота: 80 мм
• Длина: 469 мм
• Ширина ответвления: 150 мм
• Толщина цинкового покрытия: 55 мкм
• Исполнение для больших расст-усиленный: Нет
• Климатическое исполнение по ГОСТ 15150: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Цвет: Светло-серый
• Ширина: 150 мм
• Подходит для обеспеч целостности цепи: Нет
• Вес: 0,96 кг
• Вид или марка материала: Прочее
• Температура эксплуатации: -50...40 °C
• Номер цвета RAL: 7047
• Степень защиты - IP: IP00
• Нержавеющая сталь травлёная: Нет
• Модель или исполнение: Интегрированный разъем
• Материал: Сталь
• Класс стойкости к коррозии: 6
• Толщина металла: 1,2 мм
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Монтажная температура: -50...40 °C
• Конструктивное исполнение: Отвод Т-образный горизонтальный
