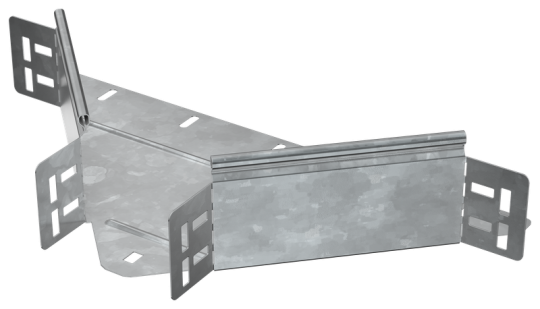

ESCA 5 Отвод Т-обр. 80х100-1,2 HDZ IEK ES5-OT-080-100-12-HDZ

Описание

Отвод Т-образный горизонтальный предназначен для организации Т-образного или X-образного отвода кабельной трассы в горизонтальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 100 мм
• Высота кабельного лотка : 80 мм
• Нержавеющая сталь травлёная: Нет
• Толщина металла: 1,2 мм
• Климатическое исполнение по ГОСТ 15150: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Материал: Сталь
• Модель или исполнение: Интегрированный разъем
• Вес: 0,87 кг
• Класс стойкости к коррозии: 6
• Вид или марка материала: Прочее
• Исполнение для больших расст-усиленный: Нет
• Длина: 419 мм
• Номер цвета RAL: 7047
• Толщина цинкового покрытия: 55 мкм
• Ширина: 100 мм
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Цвет: Светло-серый
• Температура эксплуатации: -50...40 °C
• Высота: 80 мм
• Монтажная температура: -50...40 °C
• Степень защиты - IP: IP00
• Подходит для обеспеч целостности цепи: Нет
• Ширина ответвления: 100 мм
• Конструктивное исполнение: Отвод Т-образный горизонтальный
