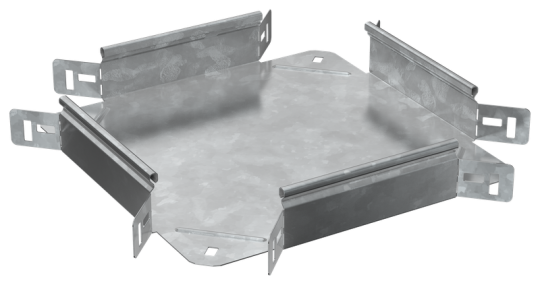

ESCA 5 Крестовина 50х100-1,2 HDZ IEK ES5-KR-050-100-12-HDZ

Описание

Крестовина предназначен для организации X-образного разветвления кабельной трассы в горизонтальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 100 мм
• Высота кабельного лотка : 50 мм
• Температура эксплуатации: -50...40 °C
• Вид или марка материала: Прочее
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Высота: 50 мм
• Вес: 1,46 кг
• Ширина: 100 мм
• Ширина ответвления: 100 мм
• Длина: 419 мм
• Нержавеющая сталь травлёная: Нет
• Монтажная температура: -50...40 °C
• Материал: Сталь
• Цвет: Светло-серый
• Номер цвета RAL: 7047
• Степень защиты - IP: IP00
• Подходит для обеспеч целостности цепи: Нет
• Толщина металла: 1,2 мм
• Толщина цинкового покрытия: 55 мкм
• Класс стойкости к коррозии: 6
• Модель или исполнение: Интегрированный разъем
