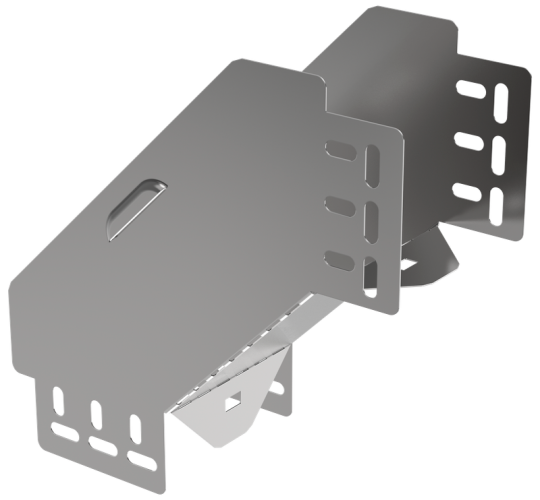

ESCA 3 Поворот верт. внеш. 90град 100х100-0,6 IEK ES3-PV-90-100-100-06

Описание

Поворот вертикальный внешний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Аксессуар поставляется в плоском виде, имеет направляющую перфорацию для сгиба и сборки изделия перед установкой. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Компактная упаковка: поставляется в плоском виде.

• Ширина кабельного лотка : 100 мм
• Высота: 100 мм
• Вес: 0,32 кг
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
• Толщина металла: 0.6 мм
• Степень защиты - IP: IP00
• Исполнение для больших расст-усиленный: Нет
• Цвет: Светло-серый
• Температура эксплуатации: -50...40 °C
• Класс стойкости к коррозии: 2
• Подходит для обеспеч целостности цепи: Нет
• Монтажная температура: -50...40 °C
• Номер цвета RAL: 7047
• Длина: 299 мм
• Ширина: 100 мм
• Модель или исполнение: Интегрированный разъем
• Высота кабельного лотка : 100 мм
• Изменение направления: Вертикально ниспадающий (внешний)
• Перфорация в основании для монтажа: Нет
• Ширина ответвления: 100 мм
• Вид или марка материала: Прочее
• Материал: Сталь
• Перфорированная боковая стенка : Нет
• Толщина цинкового покрытия: 10 мкм
• Отклонение - угол : 90
