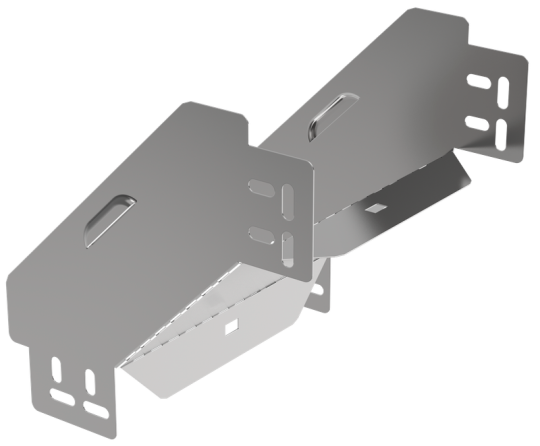

ESCA 3 Поворот верт. внеш. 90град 80х200-0,6 IEK ES3-PV-90-080-200-06

Описание

Поворот вертикальный внешний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Аксессуар поставляется в плоском виде, имеет направляющую перфорацию для сгиба и сборки изделия перед установкой. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Компактная упаковка: поставляется в плоском виде.

• Ширина кабельного лотка : 200 мм
• Высота: 80 мм
• Отклонение - угол : 90
• Класс стойкости к коррозии: 2
• Материал: Сталь
• Ширина: 200 мм
• Номер цвета RAL: 7047
• Изменение направления: Вертикально ниспадающий (внешний)
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
• Ширина ответвления: 200 мм
• Толщина металла: 0.6 мм
• Температура эксплуатации: -50...40 °C
• Высота кабельного лотка : 80 мм
• Длина: 271 мм
• Вид или марка материала: Прочее
• Цвет: Светло-серый
• Перфорация в основании для монтажа: Нет
• Перфорированная боковая стенка : Нет
• Вес: 0,35 кг
• Подходит для обеспеч целостности цепи: Нет
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Монтажная температура: -50...40 °C
• Толщина цинкового покрытия: 10 мкм
• Степень защиты - IP: IP00
• Исполнение для больших расст-усиленный: Нет
• Модель или исполнение: Интегрированный разъем
