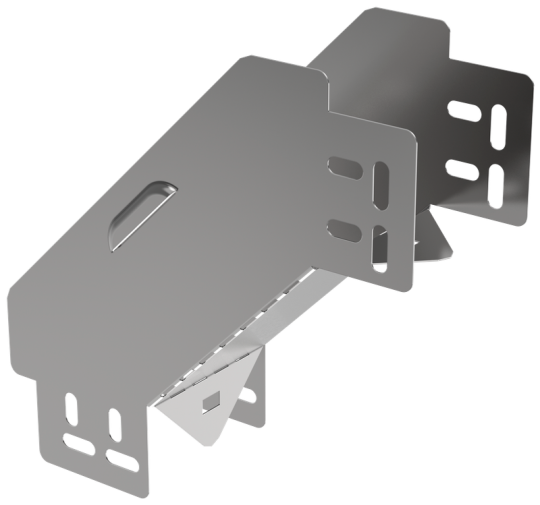

ESCA 3 Поворот верт. внеш. 90град 80х80-0,6 IEK ES3-PV-90-080-080-06

Описание

Поворот вертикальный внешний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Аксессуар поставляется в плоском виде, имеет направляющую перфорацию для сгиба и сборки изделия перед установкой. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Компактная упаковка: поставляется в плоском виде.

• Ширина кабельного лотка : 80 мм
• Высота: 80 мм
• Ширина ответвления: 80 мм
• Вид или марка материала: Прочее
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Отклонение - угол : 90
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
• Материал: Сталь
• Класс стойкости к коррозии: 2
• Толщина металла: 0.6 мм
• Номер цвета RAL: 7047
• Перфорация в основании для монтажа: Нет
• Степень защиты - IP: IP00
• Длина: 271 мм
• Перфорированная боковая стенка : Нет
• Высота кабельного лотка : 80 мм
• Исполнение для больших расст-усиленный: Нет
• Толщина цинкового покрытия: 10 мкм
• Модель или исполнение: Интегрированный разъем
• Монтажная температура: -50...40 °C
• Цвет: Светло-серый
• Подходит для обеспеч целостности цепи: Нет
• Вес: 0,24 кг
• Ширина: 80 мм
• Изменение направления: Вертикально ниспадающий (внешний)
• Температура эксплуатации: -50...40 °C
