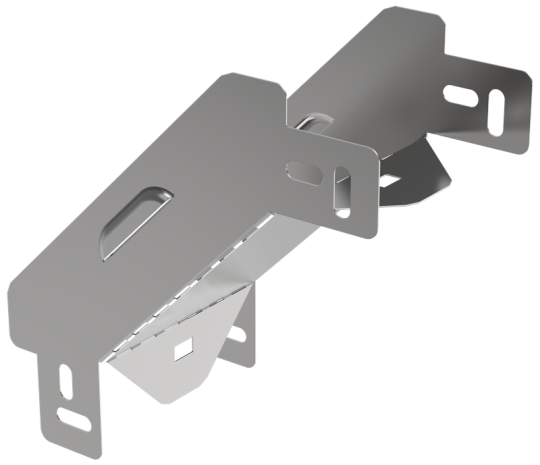

ESCA 3 Поворот верт. внеш. 90град 50х100-0,6 IEK ES3-PV-90-050-100-06

Описание

Поворот вертикальный внешний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Аксессуар поставляется в плоском виде, имеет направляющую перфорацию для сгиба и сборки изделия перед установкой. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Компактная упаковка: поставляется в плоском виде.

• Ширина кабельного лотка : 100 мм
• Высота: 50 мм
• Вид или марка материала: Прочее
• Толщина цинкового покрытия: 10 мкм
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
• Класс стойкости к коррозии: 2
• Толщина металла: 0.6 мм
• Материал: Сталь
• Температура эксплуатации: -50...40 °C
• Модель или исполнение: Интегрированный разъем
• Перфорированная боковая стенка : Нет
• Исполнение для больших расст-усиленный: Нет
• Ширина ответвления: 100 мм
• Высота кабельного лотка : 50 мм
• Номер цвета RAL: 7047
• Ширина: 100 мм
• Вес: 0,18 кг
• Перфорация в основании для монтажа: Нет
• Изменение направления: Вертикально ниспадающий (внешний)
• Цвет: Светло-серый
• Монтажная температура: -50...40 °C
• Длина: 229 мм
• Степень защиты - IP: IP00
• Отклонение - угол : 90
• Подходит для обеспеч целостности цепи: Нет
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
