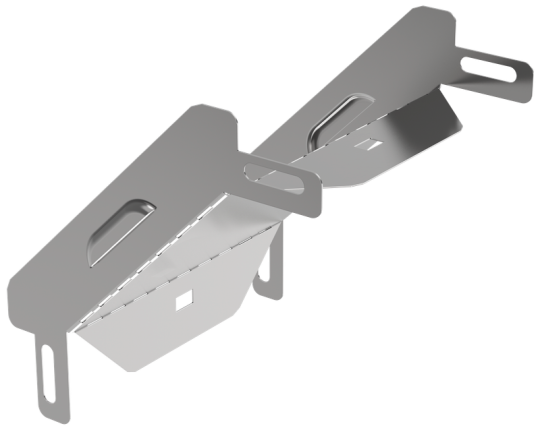

ESCA 3 Поворот верт. внеш. 90град 35х150-0,6 IEK ES3-PV-90-035-150-06

Описание

Поворот вертикальный внешний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Аксессуар поставляется в плоском виде, имеет направляющую перфорацию для сгиба и сборки изделия перед установкой. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Компактная упаковка: поставляется в плоском виде.

• Ширина кабельного лотка : 150 мм
• Высота: 35 мм
• Материал: Сталь
• Отклонение - угол : 90
• Ширина ответвления: 150 мм
• Ширина: 150 мм
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Класс стойкости к коррозии: 2
• Перфорированная боковая стенка : Нет
• Цвет: Светло-серый
• Подходит для обеспеч целостности цепи: Нет
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
• Толщина цинкового покрытия: 10 мкм
• Вид или марка материала: Прочее
• Монтажная температура: -50...40 °C
• Перфорация в основании для монтажа: Нет
• Толщина металла: 0.6 мм
• Температура эксплуатации: -50...40 °C
• Номер цвета RAL: 7047
• Высота кабельного лотка : 35 мм
• Длина: 207 мм
• Изменение направления: Вертикально ниспадающий (внешний)
• Степень защиты - IP: IP00
• Модель или исполнение: Интегрированный разъем
• Вес: 0,18 кг
• Исполнение для больших расст-усиленный: Нет
