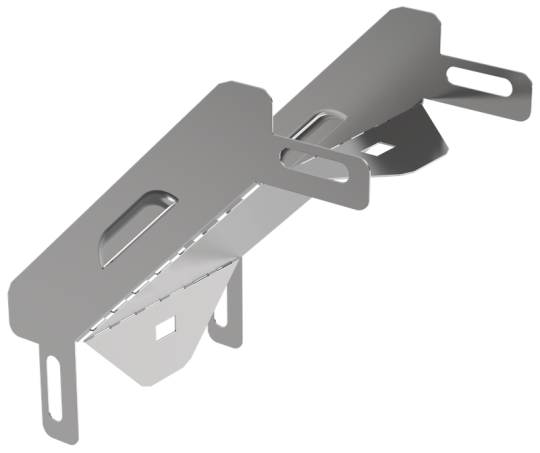

ESCA 3 Поворот верт. внеш. 90град 35х100-0,6 IEK ES3-PV-90-035-100-06

Описание

Поворот вертикальный внешний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Аксессуар поставляется в плоском виде, имеет направляющую перфорацию для сгиба и сборки изделия перед установкой. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Компактная упаковка: поставляется в плоском виде.

• Ширина кабельного лотка : 100 мм
• Высота: 35 мм
• Подходит для обеспеч целостности цепи: Нет
• Длина: 207 мм
• Номер цвета RAL: 7047
• Отклонение - угол : 90
• Перфорация в основании для монтажа: Нет
• Класс стойкости к коррозии: 2
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
• Цвет: Светло-серый
• Перфорированная боковая стенка : Нет
• Температура эксплуатации: -50...40 °C
• Ширина: 100 мм
• Материал: Сталь
• Исполнение для больших расст-усиленный: Нет
• Высота кабельного лотка : 35 мм
• Монтажная температура: -50...40 °C
• Изменение направления: Вертикально ниспадающий (внешний)
• Ширина ответвления: 100 мм
• Толщина цинкового покрытия: 10 мкм
• Толщина металла: 0.6 мм
• Вид или марка материала: Прочее
• Вес: 0,14 кг
• Модель или исполнение: Интегрированный разъем
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Степень защиты - IP: IP00
