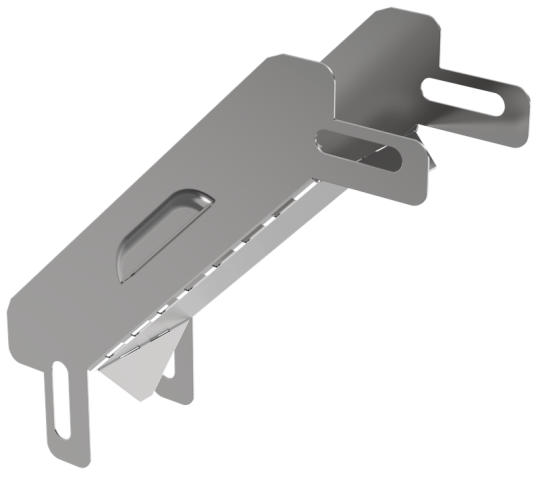

ESCA 3 Поворот верт. внеш. 90град 35х50-0,6 IEK ES3-PV-90-035-050-06

Описание

Поворот вертикальный внешний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Аксессуар поставляется в плоском виде, имеет направляющую перфорацию для сгиба и сборки изделия перед установкой. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Компактная упаковка: поставляется в плоском виде.

• Ширина кабельного лотка : 50 мм
• Высота: 35 мм
• Длина: 195 мм
• Перфорированная боковая стенка : Нет
• Изменение направления: Вертикально ниспадающий (внешний)
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Вес: 0,09 кг
• Вид или марка материала: Прочее
• Ширина ответвления: 50 мм
• Подходит для обеспеч целостности цепи: Нет
• Температура эксплуатации: -50...40 °C
• Толщина цинкового покрытия: 10 мкм
• Класс стойкости к коррозии: 2
• Ширина: 50 мм
• Степень защиты - IP: IP00
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
• Монтажная температура: -50...40 °C
• Номер цвета RAL: 7047
• Толщина металла: 0.6 мм
• Перфорация в основании для монтажа: Нет
• Материал: Сталь
• Отклонение - угол : 90
• Цвет: Светло-серый
• Исполнение для больших расст-усиленный: Нет
• Высота кабельного лотка : 35 мм
• Модель или исполнение: Интегрированный разъем
