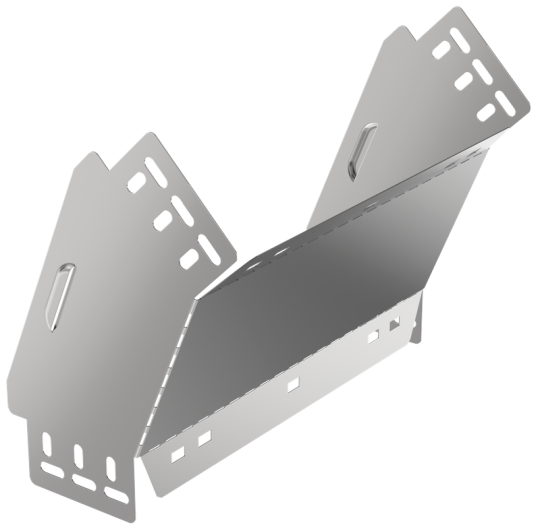

ESCA 3 Поворот верт. внеш. 45град 100х300-0,6 IEK ES3-PV-45-100-300-06

Описание

Поворот вертикальный внешний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Аксессуар поставляется в плоском виде, имеет направляющую перфорацию для сгиба и сборки изделия перед установкой. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Компактная упаковка: поставляется в плоском виде.

• Ширина кабельного лотка : 300 мм
• Высота: 100 мм
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Класс стойкости к коррозии: 2
• Температура эксплуатации: -50...40 °C
• Материал: Сталь
• Модель или исполнение: Интегрированный разъем
• Степень защиты - IP: IP00
• Подходит для обеспеч целостности цепи: Нет
• Вид или марка материала: Прочее
• Ширина: 300 мм
• Ширина ответвления: 300 мм
• Высота кабельного лотка : 100 мм
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
• Цвет: Светло-серый
• Номер цвета RAL: 7047
• Толщина металла: 0.6 мм
• Монтажная температура: -50...40 °C
• Длина: 244 мм
• Перфорация в основании для монтажа: Нет
• Изменение направления: Вертикально ниспадающий (внешний)
• Исполнение для больших расст-усиленный: Нет
• Толщина цинкового покрытия: 10 мкм
• Отклонение - угол : 45
• Перфорированная боковая стенка : Нет
• Вес: 0,46 кг
