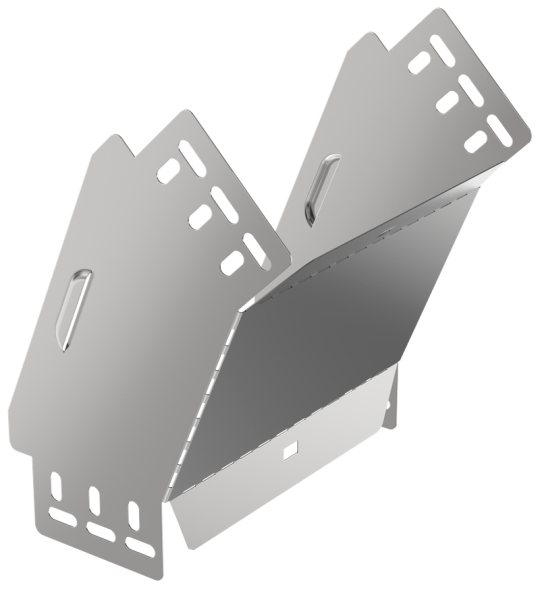

ESCA 3 Поворот верт. внеш. 45град 100х200-0,6 IEK ES3-PV-45-100-200-06

Описание

Поворот вертикальный внешний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Аксессуар поставляется в плоском виде, имеет направляющую перфорацию для сгиба и сборки изделия перед установкой. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Компактная упаковка: поставляется в плоском виде.

• Ширина кабельного лотка : 200 мм
• Высота: 100 мм
• Температура эксплуатации: -50...40 °C
• Степень защиты - IP: IP00
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Подходит для обеспеч целостности цепи: Нет
• Изменение направления: Вертикально ниспадающий (внешний)
• Ширина: 200 мм
• Вес: 0,38 кг
• Класс стойкости к коррозии: 2
• Монтажная температура: -50...40 °C
• Ширина ответвления: 200 мм
• Длина: 244 мм
• Исполнение для больших расст-усиленный: Нет
• Перфорация в основании для монтажа: Нет
• Высота кабельного лотка : 100 мм
• Цвет: Светло-серый
• Материал: Сталь
• Вид или марка материала: Прочее
• Номер цвета RAL: 7047
• Толщина металла: 0.6 мм
• Толщина цинкового покрытия: 10 мкм
• Отклонение - угол : 45
• Модель или исполнение: Интегрированный разъем
• Перфорированная боковая стенка : Нет
