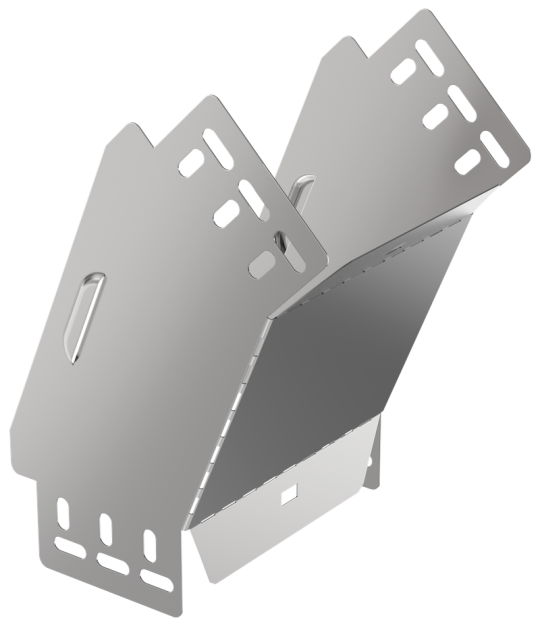

ESCA 3 Поворот верт. внеш. 45град 100х150-0,6 IEK ES3-PV-45-100-150-06

Описание

Поворот вертикальный внешний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Аксессуар поставляется в плоском виде, имеет направляющую перфорацию для сгиба и сборки изделия перед установкой. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Компактная упаковка: поставляется в плоском виде.

• Ширина кабельного лотка : 150 мм
• Высота: 100 мм
• Исполнение для больших расст-усиленный: Нет
• Материал: Сталь
• Модель или исполнение: Интегрированный разъем
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Класс стойкости к коррозии: 2
• Температура эксплуатации: -50...40 °C
• Толщина цинкового покрытия: 10 мкм
• Перфорация в основании для монтажа: Нет
• Отклонение - угол : 45
• Подходит для обеспеч целостности цепи: Нет
• Вид или марка материала: Прочее
• Толщина металла: 0.6 мм
• Изменение направления: Вертикально ниспадающий (внешний)
• Номер цвета RAL: 7047
• Монтажная температура: -50...40 °C
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
• Степень защиты - IP: IP00
• Перфорированная боковая стенка : Нет
• Ширина: 150 мм
• Цвет: Светло-серый
• Длина: 244 мм
• Высота кабельного лотка : 100 мм
• Ширина ответвления: 150 мм
• Вес: 0,33 кг
