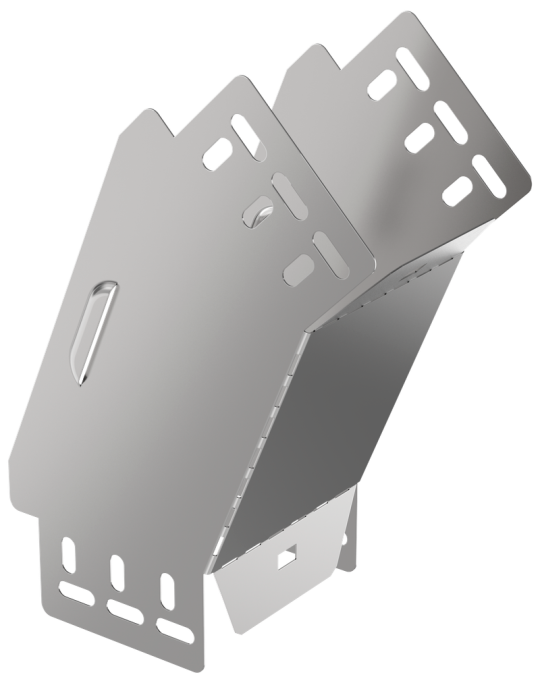

ESCA 3 Поворот верт. внеш. 45град 100х100-0,6 IEK ES3-PV-45-100-100-06

Описание

Поворот вертикальный внешний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Аксессуар поставляется в плоском виде, имеет направляющую перфорацию для сгиба и сборки изделия перед установкой. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Компактная упаковка: поставляется в плоском виде.

• Ширина кабельного лотка : 100 мм
• Высота: 100 мм
• Монтажная температура: -50...40 °C
• Номер цвета RAL: 7047
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Вид или марка материала: Прочее
• Ширина ответвления: 100 мм
• Толщина металла: 0.6 мм
• Цвет: Светло-серый
• Вес: 0,29 кг
• Класс стойкости к коррозии: 2
• Перфорация в основании для монтажа: Нет
• Подходит для обеспеч целостности цепи: Нет
• Перфорированная боковая стенка : Нет
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
• Исполнение для больших расст-усиленный: Нет
• Степень защиты - IP: IP00
• Длина: 244 мм
• Изменение направления: Вертикально ниспадающий (внешний)
• Материал: Сталь
• Толщина цинкового покрытия: 10 мкм
• Отклонение - угол : 45
• Высота кабельного лотка : 100 мм
• Температура эксплуатации: -50...40 °C
• Модель или исполнение: Интегрированный разъем
• Ширина: 100 мм
