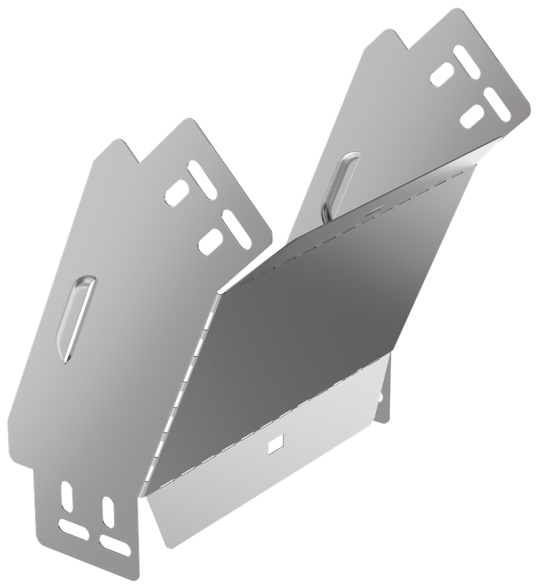

ESCA 3 Поворот верт. внеш. 45град 80х200-0,6 IEK ES3-PV-45-080-200-06

Описание

Поворот вертикальный внешний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Аксессуар поставляется в плоском виде, имеет направляющую перфорацию для сгиба и сборки изделия перед установкой. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Компактная упаковка: поставляется в плоском виде.

• Ширина кабельного лотка : 200 мм
• Высота: 80 мм
• Вид или марка материала: Прочее
• Материал: Сталь
• Длина: 230 мм
• Перфорация в основании для монтажа: Нет
• Высота кабельного лотка : 80 мм
• Толщина цинкового покрытия: 10 мкм
• Температура эксплуатации: -50...40 °C
• Исполнение для больших расст-усиленный: Нет
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
• Монтажная температура: -50...40 °C
• Класс стойкости к коррозии: 2
• Ширина: 200 мм
• Степень защиты - IP: IP00
• Перфорированная боковая стенка : Нет
• Вес: 0,33 кг
• Модель или исполнение: Интегрированный разъем
• Номер цвета RAL: 7047
• Цвет: Светло-серый
• Отклонение - угол : 45
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Толщина металла: 0.6 мм
• Ширина ответвления: 200 мм
• Изменение направления: Вертикально ниспадающий (внешний)
• Подходит для обеспеч целостности цепи: Нет
