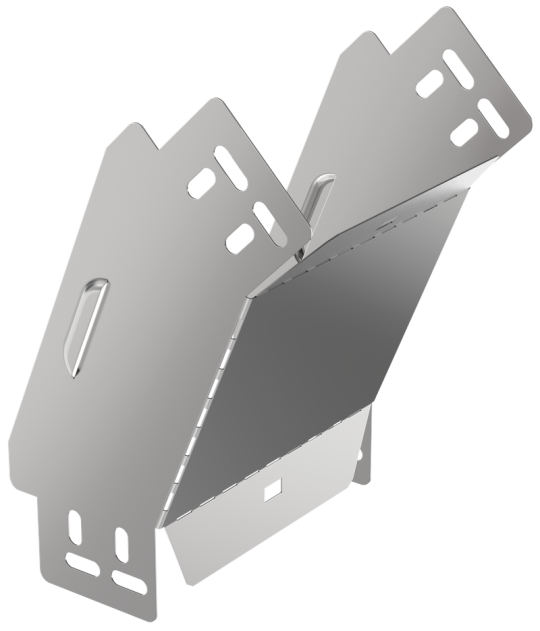

ESCA 3 Поворот верт. внеш. 45град 80х150-0,6 IEK ES3-PV-45-080-150-06

Описание

Поворот вертикальный внешний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Аксессуар поставляется в плоском виде, имеет направляющую перфорацию для сгиба и сборки изделия перед установкой. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Компактная упаковка: поставляется в плоском виде.

• Ширина кабельного лотка : 150 мм
• Высота: 80 мм
• Класс стойкости к коррозии: 2
• Вид или марка материала: Прочее
• Изменение направления: Вертикально ниспадающий (внешний)
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
• Толщина цинкового покрытия: 10 мкм
• Цвет: Светло-серый
• Подходит для обеспеч целостности цепи: Нет
• Толщина металла: 0.6 мм
• Перфорированная боковая стенка : Нет
• Исполнение для больших расст-усиленный: Нет
• Отклонение - угол : 45
• Номер цвета RAL: 7047
• Монтажная температура: -50...40 °C
• Ширина: 150 мм
• Температура эксплуатации: -50...40 °C
• Ширина ответвления: 150 мм
• Модель или исполнение: Интегрированный разъем
• Длина: 230 мм
• Вес: 0,29 кг
• Перфорация в основании для монтажа: Нет
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Высота кабельного лотка : 80 мм
• Степень защиты - IP: IP00
• Материал: Сталь
