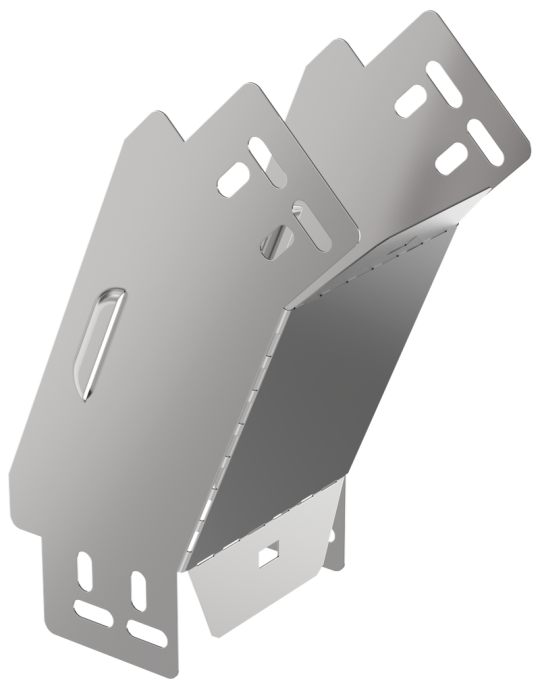

ESCA 3 Поворот верт. внеш. 45град 80х100-0,6 IEK ES3-PV-45-080-100-06

Описание

Поворот вертикальный внешний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Аксессуар поставляется в плоском виде, имеет направляющую перфорацию для сгиба и сборки изделия перед установкой. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Компактная упаковка: поставляется в плоском виде.

• Ширина кабельного лотка : 100 мм
• Высота: 80 мм
• Модель или исполнение: Интегрированный разъем
• Материал: Сталь
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
• Цвет: Светло-серый
• Отклонение - угол : 45
• Изменение направления: Вертикально ниспадающий (внешний)
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Монтажная температура: -50...40 °C
• Перфорированная боковая стенка : Нет
• Степень защиты - IP: IP00
• Длина: 230 мм
• Ширина ответвления: 100 мм
• Высота кабельного лотка : 80 мм
• Толщина металла: 0.6 мм
• Вид или марка материала: Прочее
• Подходит для обеспеч целостности цепи: Нет
• Температура эксплуатации: -50...40 °C
• Исполнение для больших расст-усиленный: Нет
• Класс стойкости к коррозии: 2
• Толщина цинкового покрытия: 10 мкм
• Номер цвета RAL: 7047
• Ширина: 100 мм
• Перфорация в основании для монтажа: Нет
• Вес: 0,24 кг
