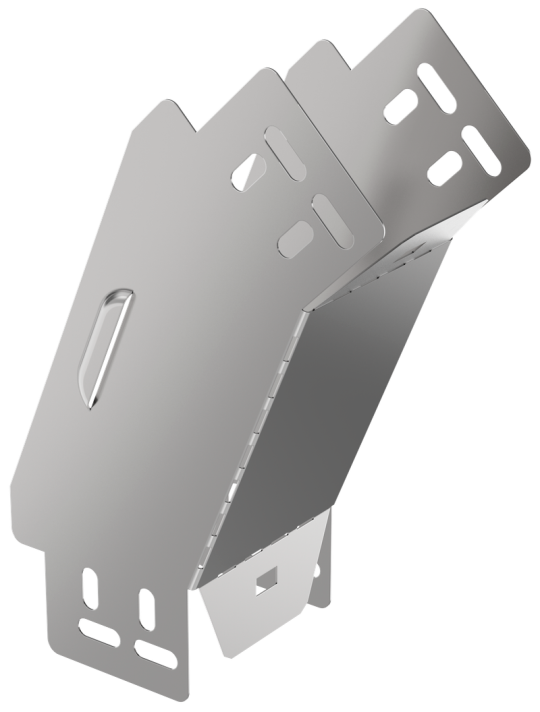

ESCA 3 Поворот верт. внеш. 45град 80х80-0,6 IEK ES3-PV-45-080-080-06

Описание

Поворот вертикальный внешний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Аксессуар поставляется в плоском виде, имеет направляющую перфорацию для сгиба и сборки изделия перед установкой. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Компактная упаковка: поставляется в плоском виде.

• Ширина кабельного лотка : 80 мм
• Высота: 80 мм
• Перфорированная боковая стенка : Нет
• Ширина: 80 мм
• Ширина ответвления: 80 мм
• Цвет: Светло-серый
• Температура эксплуатации: -50...40 °C
• Класс стойкости к коррозии: 2
• Толщина металла: 0.6 мм
• Длина: 230 мм
• Отклонение - угол : 45
• Изменение направления: Вертикально ниспадающий (внешний)
• Вес: 0,23 кг
• Исполнение для больших расст-усиленный: Нет
• Материал: Сталь
• Монтажная температура: -50...40 °C
• Номер цвета RAL: 7047
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Степень защиты - IP: IP00
• Вид или марка материала: Прочее
• Толщина цинкового покрытия: 10 мкм
• Подходит для обеспеч целостности цепи: Нет
• Перфорация в основании для монтажа: Нет
• Высота кабельного лотка : 80 мм
• Модель или исполнение: Интегрированный разъем
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
