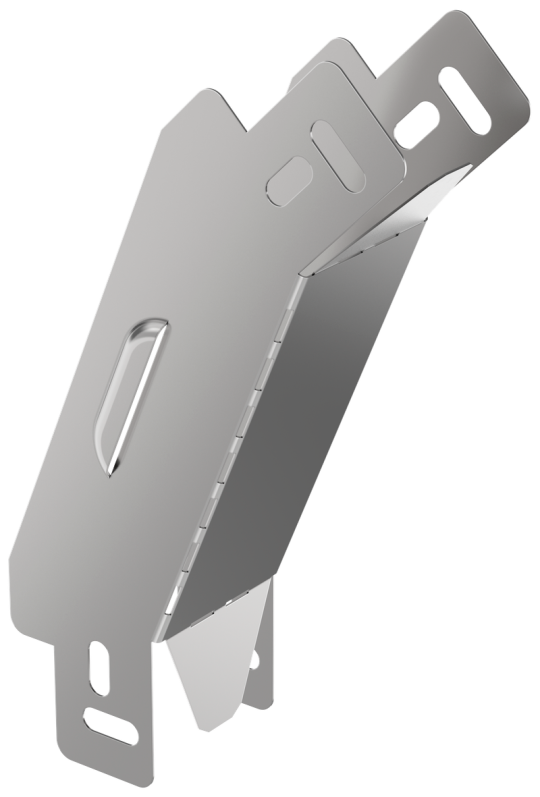

ESCA 3 Поворот верт. внеш. 45град 50х50-0,6 IEK ES3-PV-45-050-050-06

Описание

Поворот вертикальный внешний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Аксессуар поставляется в плоском виде, имеет направляющую перфорацию для сгиба и сборки изделия перед установкой. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Компактная упаковка: поставляется в плоском виде.

• Ширина кабельного лотка : 500 мм
• Высота: 50 мм
• Вес: 0,13 кг
• Толщина цинкового покрытия: 10 мкм
• Отклонение - угол : 45
• Класс стойкости к коррозии: 2
• Исполнение для больших расст-усиленный: Нет
• Степень защиты - IP: IP00
• Высота кабельного лотка : 50 мм
• Перфорированная боковая стенка : Нет
• Монтажная температура: -50...40 °C
• Изменение направления: Вертикально ниспадающий (внешний)
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Толщина металла: 0.6 мм
• Цвет: Светло-серый
• Подходит для обеспеч целостности цепи: Нет
• Вид или марка материала: Прочее
• Модель или исполнение: Интегрированный разъем
• Длина: 209 мм
• Перфорация в основании для монтажа: Нет
• Температура эксплуатации: -50...40 °C
• Ширина ответвления: 500 мм
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
• Материал: Сталь
• Ширина: 500 мм
• Номер цвета RAL: 7047
