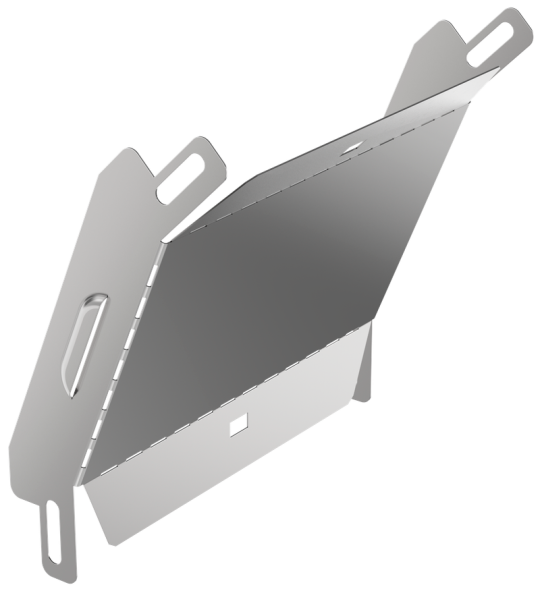

ESCA 3 Поворот верт. внеш. 45град 35х200-0,6 IEK ES3-PV-45-035-200-06

Описание

Поворот вертикальный внешний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Аксессуар поставляется в плоском виде, имеет направляющую перфорацию для сгиба и сборки изделия перед установкой. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Компактная упаковка: поставляется в плоском виде.

• Ширина кабельного лотка : 200 мм
• Высота: 35 мм
• Толщина металла: 0.6 мм
• Класс стойкости к коррозии: 2
• Перфорация в основании для монтажа: Нет
• Отклонение - угол : 45
• Толщина цинкового покрытия: 10 мкм
• Монтажная температура: -50...40 °C
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
• Изменение направления: Вертикально ниспадающий (внешний)
• Степень защиты - IP: IP00
• Высота кабельного лотка : 35 мм
• Цвет: Светло-серый
• Номер цвета RAL: 7047
• Ширина ответвления: 200 мм
• Вид или марка материала: Прочее
• Модель или исполнение: Интегрированный разъем
• Перфорированная боковая стенка : Нет
• Температура эксплуатации: -50...40 °C
• Исполнение для больших расст-усиленный: Нет
• Материал: Сталь
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Вес: 0,23 кг
• Подходит для обеспеч целостности цепи: Нет
• Длина: 198 мм
• Ширина: 200 мм
