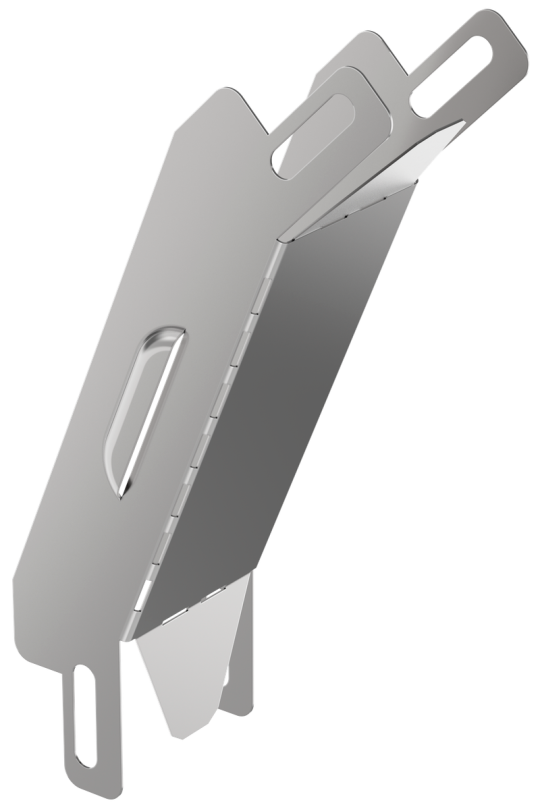

ESCA 3 Поворот верт. внеш. 45град 35х50-0,6 IEK ES3-PV-45-035-050-06

Описание

Поворот вертикальный внешний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Аксессуар поставляется в плоском виде, имеет направляющую перфорацию для сгиба и сборки изделия перед установкой. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Компактная упаковка: поставляется в плоском виде.

• Ширина кабельного лотка : 50 мм
• Высота: 35 мм
• Высота кабельного лотка : 35 мм
• Ширина: 50 мм
• Вид или марка материала: Прочее
• Ширина ответвления: 50 мм
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
• Класс стойкости к коррозии: 2
• Монтажная температура: -50...40 °C
• Температура эксплуатации: -50...40 °C
• Материал: Сталь
• Степень защиты - IP: IP00
• Изменение направления: Вертикально ниспадающий (внешний)
• Перфорированная боковая стенка : Нет
• Толщина цинкового покрытия: 10 мкм
• Вес: 0,1 кг
• Толщина металла: 0.6 мм
• Длина: 198 мм
• Цвет: Светло-серый
• Подходит для обеспеч целостности цепи: Нет
• Номер цвета RAL: 7047
• Перфорация в основании для монтажа: Нет
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Модель или исполнение: Интегрированный разъем
• Исполнение для больших расст-усиленный: Нет
• Отклонение - угол : 45
