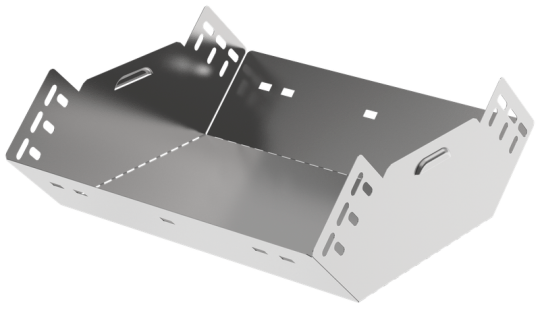

ESCA 3 Поворот верт. внутр. 90град 100х300-0,6 IEK ES3-PN-90-100-300-06

Описание

Поворот вертикальный внутренний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Аксессуар поставляется в плоском виде, имеет направляющую перфорацию для сгиба и сборки изделия перед установкой. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Компактная упаковка: поставляется в плоском виде.

• Ширина кабельного лотка : 300 мм
• Высота: 100 мм
• Толщина цинкового покрытия: 10 мкм
• Температура эксплуатации: -50...40 °C
• Материал: Сталь
• Модель или исполнение: Интегрированный разъем
• Класс стойкости к коррозии: 2
• Подходит для обеспеч целостности цепи: Нет
• Монтажная температура: -50...40 °C
• Вес: 0,77 кг
• Высота кабельного лотка : 100 мм
• Ширина ответвления: 300 мм
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
• Номер цвета RAL: 7047
• Вид или марка материала: Прочее
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Перфорированная боковая стенка : Нет
• Длина: 227 мм
• Изменение направления: Вертикально восходящий (внутренний)
• Исполнение для больших расст-усиленный: Нет
• Ширина: 300 мм
• Цвет: Светло-серый
• Толщина металла: 0.6 мм
• Перфорация в основании для монтажа: Нет
• Отклонение - угол : 90
• Степень защиты - IP: IP00
