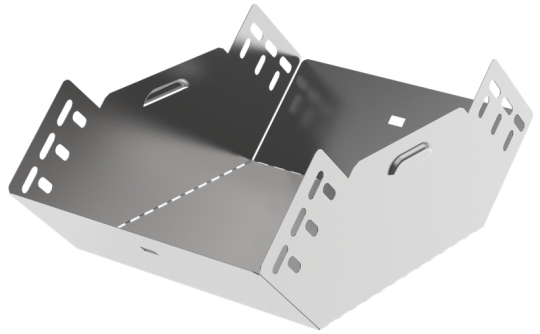

ESCA 3 Поворот верт. внутр. 90град 100х200-0,6 IEK ES3-PN-90-100-200-06

Описание

Поворот вертикальный внутренний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Аксессуар поставляется в плоском виде, имеет направляющую перфорацию для сгиба и сборки изделия перед установкой. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Компактная упаковка: поставляется в плоском виде.

• Ширина кабельного лотка : 200 мм
• Высота: 100 мм
• Исполнение для больших расст-усиленный: Нет
• Температура эксплуатации: -50...40 °C
• Перфорация в основании для монтажа: Нет
• Вес: 0,59 кг
• Ширина ответвления: 200 мм
• Толщина цинкового покрытия: 10 мкм
• Длина: 227 мм
• Номер цвета RAL: 7047
• Высота кабельного лотка : 100 мм
• Толщина металла: 0.6 мм
• Модель или исполнение: Интегрированный разъем
• Вид или марка материала: Прочее
• Степень защиты - IP: IP00
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Класс стойкости к коррозии: 2
• Изменение направления: Вертикально восходящий (внутренний)
• Материал: Сталь
• Монтажная температура: -50...40 °C
• Перфорированная боковая стенка : Нет
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
• Ширина: 200 мм
• Отклонение - угол : 90
• Цвет: Светло-серый
• Подходит для обеспеч целостности цепи: Нет
