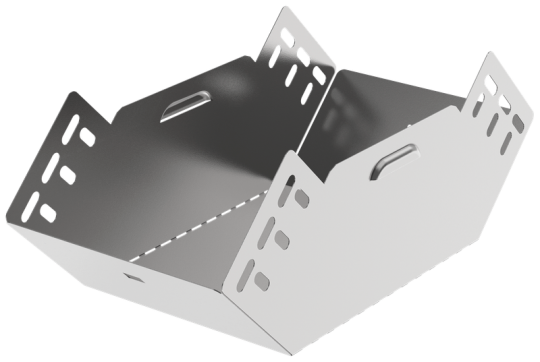

ESCA 3 Поворот верт. внутр. 90град 100х150-0,6 IEK ES3-PN-90-100-150-06

Описание

Поворот вертикальный внутренний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Аксессуар поставляется в плоском виде, имеет направляющую перфорацию для сгиба и сборки изделия перед установкой. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Компактная упаковка: поставляется в плоском виде.

• Ширина кабельного лотка : 150 мм
• Высота: 100 мм
• Вид или марка материала: Прочее
• Толщина металла: 0.6 мм
• Перфорированная боковая стенка : Нет
• Модель или исполнение: Интегрированный разъем
• Класс стойкости к коррозии: 2
• Материал: Сталь
• Цвет: Светло-серый
• Ширина: 150 мм
• Вес: 0,51 кг
• Степень защиты - IP: IP00
• Температура эксплуатации: -50...40 °C
• Толщина цинкового покрытия: 10 мкм
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Номер цвета RAL: 7047
• Изменение направления: Вертикально восходящий (внутренний)
• Исполнение для больших расст-усиленный: Нет
• Длина: 227 мм
• Ширина ответвления: 150 мм
• Подходит для обеспеч целостности цепи: Нет
• Монтажная температура: -50...40 °C
• Высота кабельного лотка : 100 мм
• Отклонение - угол : 90
• Перфорация в основании для монтажа: Нет
