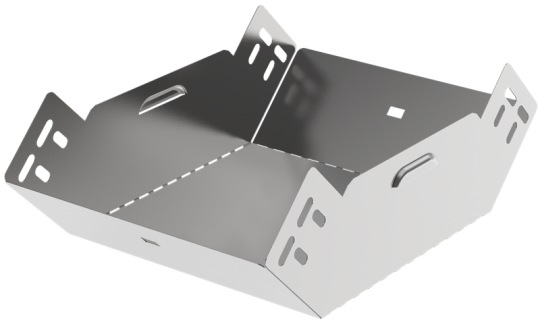

ESCA 3 Поворот верт. внутр. 90град 80х200-0,6 IEK ES3-PN-90-080-200-06

Описание

Поворот вертикальный внутренний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Аксессуар поставляется в плоском виде, имеет направляющую перфорацию для сгиба и сборки изделия перед установкой. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Компактная упаковка: поставляется в плоском виде.

• Ширина кабельного лотка : 200 мм
• Высота: 80 мм
• Перфорация в основании для монтажа: Нет
• Подходит для обеспеч целостности цепи: Нет
• Высота кабельного лотка : 80 мм
• Степень защиты - IP: IP00
• Монтажная температура: -50...40 °C
• Номер цвета RAL: 7047
• Перфорированная боковая стенка : Нет
• Исполнение для больших расст-усиленный: Нет
• Цвет: Светло-серый
• Изменение направления: Вертикально восходящий (внутренний)
• Вид или марка материала: Прочее
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
• Вес: 0,53 кг
• Толщина цинкового покрытия: 10 мкм
• Ширина ответвления: 200 мм
• Модель или исполнение: Интегрированный разъем
• Температура эксплуатации: -50...40 °C
• Класс стойкости к коррозии: 2
• Толщина металла: 0.6 мм
• Ширина: 200 мм
• Длина: 219 мм
• Материал: Сталь
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Отклонение - угол : 90
