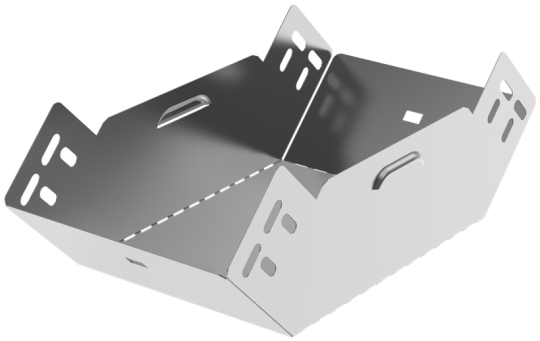

ESCA 3 Поворот верт. внутр. 90град 80х150-0,6 IEK ES3-PN-90-080-150-06

Описание

Поворот вертикальный внутренний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Аксессуар поставляется в плоском виде, имеет направляющую перфорацию для сгиба и сборки изделия перед установкой. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Компактная упаковка: поставляется в плоском виде.

• Ширина кабельного лотка : 150 мм
• Высота: 80 мм
• Толщина металла: 0.6 мм
• Вид или марка материала: Прочее
• Ширина: 150 мм
• Класс стойкости к коррозии: 2
• Подходит для обеспеч целостности цепи: Нет
• Отклонение - угол : 90
• Изменение направления: Вертикально восходящий (внутренний)
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Монтажная температура: -50...40 °C
• Материал: Сталь
• Номер цвета RAL: 7047
• Температура эксплуатации: -50...40 °C
• Исполнение для больших расст-усиленный: Нет
• Модель или исполнение: Интегрированный разъем
• Цвет: Светло-серый
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
• Толщина цинкового покрытия: 10 мкм
• Ширина ответвления: 150 мм
• Степень защиты - IP: IP00
• Длина: 219 мм
• Вес: 0,44 кг
• Перфорация в основании для монтажа: Нет
• Высота кабельного лотка : 80 мм
• Перфорированная боковая стенка : Нет
