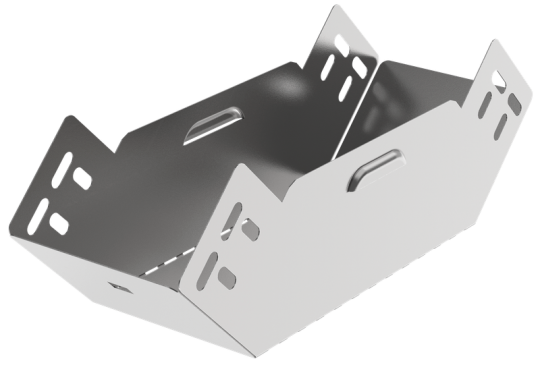

ESCA 3 Поворот верт. внутр. 90град 80х100-0,6 IEK ES3-PN-90-080-100-06

Описание

Поворот вертикальный внутренний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Аксессуар поставляется в плоском виде, имеет направляющую перфорацию для сгиба и сборки изделия перед установкой. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Компактная упаковка: поставляется в плоском виде.

• Ширина кабельного лотка : 100 мм
• Высота: 80 мм
• Ширина: 100 мм
• Вид или марка материала: Прочее
• Цвет: Светло-серый
• Класс стойкости к коррозии: 2
• Изменение направления: Вертикально восходящий (внутренний)
• Монтажная температура: -50...40 °C
• Перфорированная боковая стенка : Нет
• Номер цвета RAL: 7047
• Отклонение - угол : 90
• Материал: Сталь
• Исполнение для больших расст-усиленный: Нет
• Перфорация в основании для монтажа: Нет
• Подходит для обеспеч целостности цепи: Нет
• Температура эксплуатации: -50...40 °C
• Толщина металла: 0.6 мм
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
• Вес: 0,36 кг
• Толщина цинкового покрытия: 10 мкм
• Ширина ответвления: 100 мм
• Степень защиты - IP: IP00
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Модель или исполнение: Интегрированный разъем
• Длина: 219 мм
• Высота кабельного лотка : 80 мм
