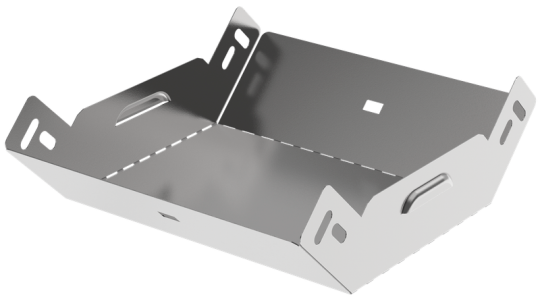

ESCA 3 Поворот верт. внутр. 90град 50х200-0,6 IEK ES3-PN-90-050-200-06

Описание

Поворот вертикальный внутренний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Аксессуар поставляется в плоском виде, имеет направляющую перфорацию для сгиба и сборки изделия перед установкой. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Компактная упаковка: поставляется в плоском виде.

• Ширина кабельного лотка : 200 мм
• Высота: 50 мм
• Вид или марка материала: Прочее
• Изменение направления: Вертикально восходящий (внутренний)
• Ширина ответвления: 200 мм
• Перфорированная боковая стенка : Нет
• Цвет: Светло-серый
• Номер цвета RAL: 7047
• Высота кабельного лотка : 50 мм
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Модель или исполнение: Интегрированный разъем
• Класс стойкости к коррозии: 2
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
• Длина: 168 мм
• Отклонение - угол : 90
• Перфорация в основании для монтажа: Нет
• Монтажная температура: -50...40 °C
• Материал: Сталь
• Толщина цинкового покрытия: 10 мкм
• Исполнение для больших расст-усиленный: Нет
• Ширина: 200 мм
• Вес: 0,35 кг
• Толщина металла: 0.6 мм
• Подходит для обеспеч целостности цепи: Нет
• Степень защиты - IP: IP00
• Температура эксплуатации: -50...40 °C
