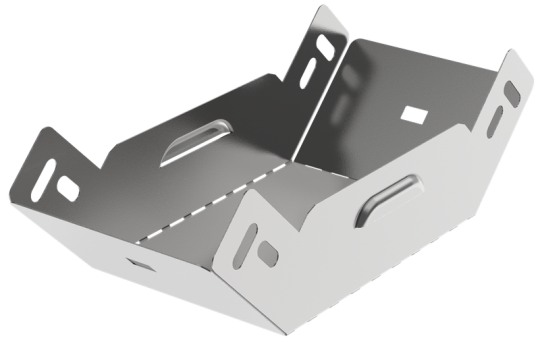

ESCA 3 Поворот верт. внутр. 90град 50х100-0,6 IEK ES3-PN-90-050-100-06

Описание

Поворот вертикальный внутренний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Аксессуар поставляется в плоском виде, имеет направляющую перфорацию для сгиба и сборки изделия перед установкой. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Компактная упаковка: поставляется в плоском виде.

• Ширина кабельного лотка : 100 мм
• Высота: 50 мм
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
• Модель или исполнение: Интегрированный разъем
• Ширина ответвления: 100 мм
• Монтажная температура: -50...40 °C
• Высота кабельного лотка : 50 мм
• Толщина металла: 0.6 мм
• Подходит для обеспеч целостности цепи: Нет
• Вид или марка материала: Прочее
• Толщина цинкового покрытия: 10 мкм
• Класс стойкости к коррозии: 2
• Вес: 0,22 кг
• Перфорированная боковая стенка : Нет
• Температура эксплуатации: -50...40 °C
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Ширина: 100 мм
• Степень защиты - IP: IP00
• Перфорация в основании для монтажа: Нет
• Материал: Сталь
• Отклонение - угол : 90
• Исполнение для больших расст-усиленный: Нет
• Длина: 168 мм
• Изменение направления: Вертикально восходящий (внутренний)
• Номер цвета RAL: 7047
• Цвет: Светло-серый
