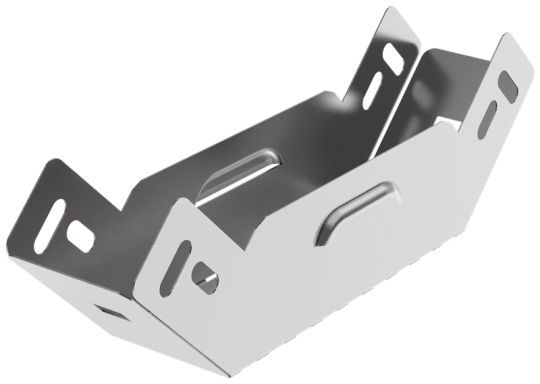

ESCA 3 Поворот верт. внутр. 90град 50х50-0,6 IEK ES3-PN-90-050-050-06

Описание

Поворот вертикальный внутренний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Аксессуар поставляется в плоском виде, имеет направляющую перфорацию для сгиба и сборки изделия перед установкой. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Компактная упаковка: поставляется в плоском виде.

• Ширина кабельного лотка : 500 мм
• Высота: 50 мм
• Отклонение - угол : 90
• Толщина металла: 0.6 мм
• Модель или исполнение: Интегрированный разъем
• Толщина цинкового покрытия: 10 мкм
• Номер цвета RAL: 7047
• Степень защиты - IP: IP00
• Высота кабельного лотка : 50 мм
• Ширина: 500 мм
• Цвет: Светло-серый
• Температура эксплуатации: -50...40 °C
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
• Ширина ответвления: 500 мм
• Подходит для обеспеч целостности цепи: Нет
• Исполнение для больших расст-усиленный: Нет
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Монтажная температура: -50...40 °C
• Вес: 0,16 кг
• Изменение направления: Вертикально восходящий (внутренний)
• Материал: Сталь
• Класс стойкости к коррозии: 2
• Вид или марка материала: Прочее
• Перфорированная боковая стенка : Нет
• Перфорация в основании для монтажа: Нет
• Длина: 168 мм
