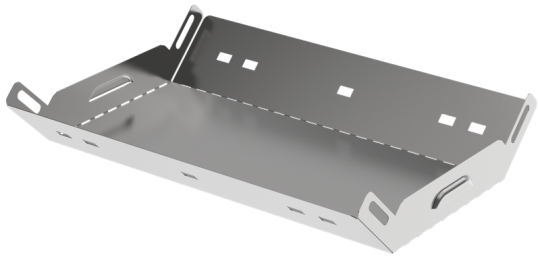

ESCA 3 Поворот верт. внутр. 90град 35х300-0,6 IEK ES3-PN-90-035-300-06

Описание

Поворот вертикальный внутренний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Аксессуар поставляется в плоском виде, имеет направляющую перфорацию для сгиба и сборки изделия перед установкой. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Компактная упаковка: поставляется в плоском виде.

• Ширина кабельного лотка : 300 мм
• Высота: 35 мм
• Перфорированная боковая стенка : Нет
• Класс стойкости к коррозии: 2
• Исполнение для больших расст-усиленный: Нет
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Изменение направления: Вертикально восходящий (внутренний)
• Температура эксплуатации: -50...40 °C
• Номер цвета RAL: 7047
• Цвет: Светло-серый
• Материал: Сталь
• Монтажная температура: -50...40 °C
• Ширина: 300 мм
• Подходит для обеспеч целостности цепи: Нет
• Вид или марка материала: Прочее
• Степень защиты - IP: IP00
• Ширина ответвления: 300 мм
• Толщина цинкового покрытия: 10 мкм
• Вес: 0,42 кг
• Длина: 161 мм
• Отклонение - угол : 90
• Высота кабельного лотка : 35 мм
• Перфорация в основании для монтажа: Нет
• Модель или исполнение: Интегрированный разъем
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
• Толщина металла: 0.6 мм
