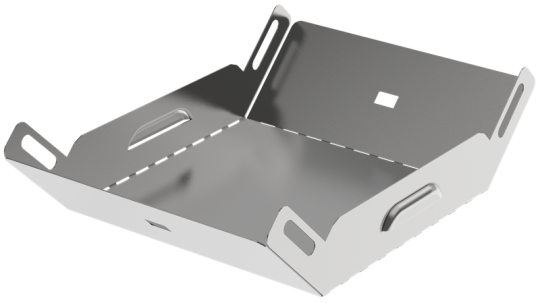

ESCA 3 Поворот верт. внутр. 90град 35х200-0,6 IEK ES3-PN-90-035-200-06

Описание

Поворот вертикальный внутренний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Аксессуар поставляется в плоском виде, имеет направляющую перфорацию для сгиба и сборки изделия перед установкой. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Компактная упаковка: поставляется в плоском виде.

• Ширина кабельного лотка : 200 мм
• Высота: 35 мм
• Вес: 0,31 кг
• Высота кабельного лотка : 35 мм
• Перфорация в основании для монтажа: Нет
• Монтажная температура: -50...40 °C
• Исполнение для больших расст-усиленный: Нет
• Температура эксплуатации: -50...40 °C
• Подходит для обеспеч целостности цепи: Нет
• Ширина ответвления: 200 мм
• Вид или марка материала: Прочее
• Цвет: Светло-серый
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
• Ширина: 200 мм
• Отклонение - угол : 90
• Класс стойкости к коррозии: 2
• Перфорированная боковая стенка : Нет
• Модель или исполнение: Интегрированный разъем
• Толщина цинкового покрытия: 10 мкм
• Толщина металла: 0.6 мм
• Длина: 161 мм
• Номер цвета RAL: 7047
• Изменение направления: Вертикально восходящий (внутренний)
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Материал: Сталь
• Степень защиты - IP: IP00
