ESCA 3 Поворот верт. внутр. 90град 35х150-0,6 IEK ES3-PN-90-035-150-06

Описание

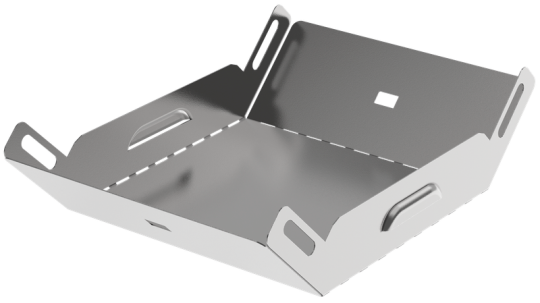

Поворот вертикальный внутренний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Аксессуар поставляется в плоском виде, имеет направляющую перфорацию для сгиба и сборки изделия перед установкой. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Компактная упаковка: поставляется в плоском виде.

• Ширина кабельного лотка : 150 мм
• Высота: 35 мм
• Ширина ответвления: 150 мм
• Подходит для обеспеч целостности цепи: Нет
• Цвет: Светло-серый
• Температура эксплуатации: -50...40 °C
• Степень защиты - IP: IP00
• Перфорация в основании для монтажа: Нет
• Высота кабельного лотка : 35 мм
• Отклонение - угол : 90
• Материал: Сталь
• Вес: 0,24 кг
• Номер цвета RAL: 7047
• Монтажная температура: -50...40 °C
• Длина: 161 мм
• Исполнение для больших расст-усиленный: Нет
• Модель или исполнение: Интегрированный разъем
• Толщина металла: 0.6 мм
• Ширина: 150 мм
• Класс стойкости к коррозии: 2
• Изменение направления: Вертикально восходящий (внутренний)
• Толщина цинкового покрытия: 10 мкм
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
• Вид или марка материала: Прочее
• Перфорированная боковая стенка : Нет
