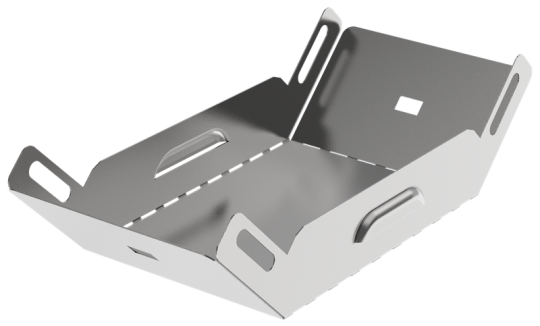

ESCA 3 Поворот верт. внутр. 90град 35х100-0,6 IEK ES3-PN-90-035-100-06

Описание

Поворот вертикальный внутренний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Аксессуар поставляется в плоском виде, имеет направляющую перфорацию для сгиба и сборки изделия перед установкой. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Компактная упаковка: поставляется в плоском виде.

• Ширина кабельного лотка : 100 мм
• Высота: 35 мм
• Номер цвета RAL: 7047
• Толщина металла: 0.6 мм
• Длина: 161 мм
• Высота кабельного лотка : 35 мм
• Перфорированная боковая стенка : Нет
• Материал: Сталь
• Ширина ответвления: 100 мм
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
• Ширина: 100 мм
• Температура эксплуатации: -50...40 °C
• Монтажная температура: -50...40 °C
• Цвет: Светло-серый
• Отклонение - угол : 90
• Толщина цинкового покрытия: 10 мкм
• Вид или марка материала: Прочее
• Изменение направления: Вертикально восходящий (внутренний)
• Перфорация в основании для монтажа: Нет
• Подходит для обеспеч целостности цепи: Нет
• Класс стойкости к коррозии: 2
• Исполнение для больших расст-усиленный: Нет
• Вес: 0,18 кг
• Степень защиты - IP: IP00
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Модель или исполнение: Интегрированный разъем
