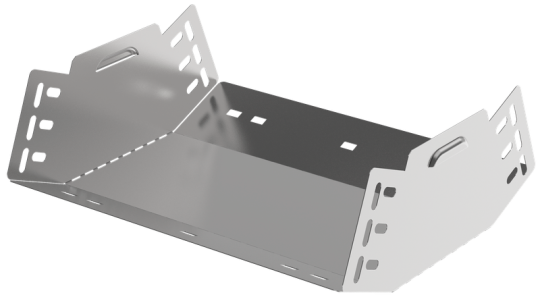

ESCA 3 Поворот верт. внутр. 45град 100х300-0,6 IEK ES3-PN-45-100-300-06

Описание

Поворот вертикальный внутренний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Аксессуар поставляется в плоском виде, имеет направляющую перфорацию для сгиба и сборки изделия перед установкой. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Компактная упаковка: поставляется в плоском виде.

• Ширина кабельного лотка : 300 мм
• Высота: 100 мм
• Толщина цинкового покрытия: 10 мкм
• Исполнение для больших расст-усиленный: Нет
• Изменение направления: Вертикально восходящий (внутренний)
• Высота кабельного лотка : 100 мм
• Вес: 0,56 кг
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Температура эксплуатации: -50...40 °C
• Номер цвета RAL: 7047
• Отклонение - угол : 45
• Толщина металла: 0.6 мм
• Модель или исполнение: Интегрированный разъем
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
• Степень защиты - IP: IP00
• Класс стойкости к коррозии: 2
• Длина: 156 мм
• Ширина ответвления: 300 мм
• Материал: Сталь
• Ширина: 300 мм
• Подходит для обеспеч целостности цепи: Нет
• Монтажная температура: -50...40 °C
• Перфорированная боковая стенка : Нет
• Цвет: Светло-серый
• Вид или марка материала: Прочее
• Перфорация в основании для монтажа: Нет
