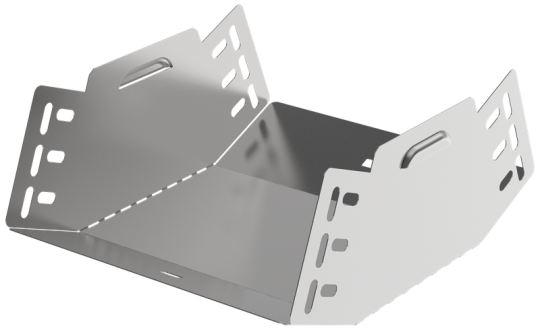

ESCA 3 Поворот верт. внутр. 45град 100х200-0,6 IEK ES3-PN-45-100-200-06

Описание

Поворот вертикальный внутренний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Аксессуар поставляется в плоском виде, имеет направляющую перфорацию для сгиба и сборки изделия перед установкой. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Компактная упаковка: поставляется в плоском виде.

• Ширина кабельного лотка : 200 мм
• Высота: 100 мм
• Изменение направления: Вертикально восходящий (внутренний)
• Класс стойкости к коррозии: 2
• Материал: Сталь
• Цвет: Светло-серый
• Номер цвета RAL: 7047
• Степень защиты - IP: IP00
• Высота кабельного лотка : 100 мм
• Ширина ответвления: 200 мм
• Модель или исполнение: Интегрированный разъем
• Толщина металла: 0.6 мм
• Перфорированная боковая стенка : Нет
• Монтажная температура: -50...40 °C
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Подходит для обеспеч целостности цепи: Нет
• Исполнение для больших расст-усиленный: Нет
• Вид или марка материала: Прочее
• Ширина: 200 мм
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
• Толщина цинкового покрытия: 10 мкм
• Перфорация в основании для монтажа: Нет
• Вес: 0,44 кг
• Отклонение - угол : 45
• Длина: 156 мм
• Температура эксплуатации: -50...40 °C
