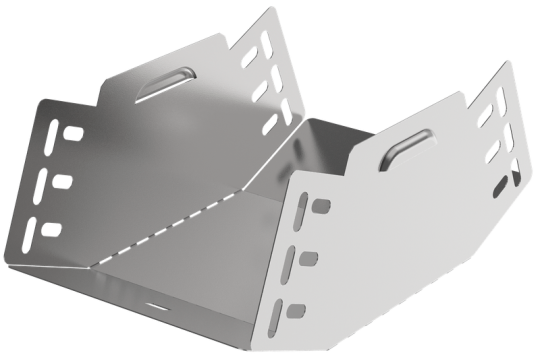

ESCA 3 Поворот верт. внутр. 45град 100х150-0,6 IEK ES3-PN-45-100-150-06

Описание

Поворот вертикальный внутренний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Аксессуар поставляется в плоском виде, имеет направляющую перфорацию для сгиба и сборки изделия перед установкой. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Компактная упаковка: поставляется в плоском виде.

• Ширина кабельного лотка : 150 мм
• Высота: 100 мм
• Материал: Сталь
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Модель или исполнение: Интегрированный разъем
• Перфорированная боковая стенка : Нет
• Отклонение - угол : 45
• Цвет: Светло-серый
• Толщина металла: 0.6 мм
• Перфорация в основании для монтажа: Нет
• Класс стойкости к коррозии: 2
• Изменение направления: Вертикально восходящий (внутренний)
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
• Вес: 0,38 кг
• Исполнение для больших расст-усиленный: Нет
• Температура эксплуатации: -50...40 °C
• Длина: 156 мм
• Толщина цинкового покрытия: 10 мкм
• Степень защиты - IP: IP00
• Подходит для обеспеч целостности цепи: Нет
• Высота кабельного лотка : 100 мм
• Монтажная температура: -50...40 °C
• Ширина: 150 мм
• Ширина ответвления: 150 мм
• Номер цвета RAL: 7047
• Вид или марка материала: Прочее
