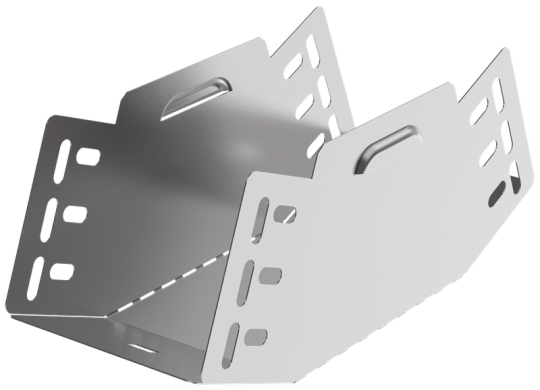

ESCA 3 Поворот верт. внутр. 45град 100х100-0,6 IEK ES3-PN-45-100-100-06

Описание

Поворот вертикальный внутренний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Аксессуар поставляется в плоском виде, имеет направляющую перфорацию для сгиба и сборки изделия перед установкой. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Компактная упаковка: поставляется в плоском виде.

• Ширина кабельного лотка : 100 мм
• Высота: 100 мм
• Номер цвета RAL: 7047
• Подходит для обеспеч целостности цепи: Нет
• Ширина: 100 мм
• Ширина ответвления: 100 мм
• Высота кабельного лотка : 100 мм
• Цвет: Светло-серый
• Монтажная температура: -50...40 °C
• Вес: 0,31 кг
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Отклонение - угол : 45
• Исполнение для больших расст-усиленный: Нет
• Толщина металла: 0.6 мм
• Класс стойкости к коррозии: 2
• Перфорация в основании для монтажа: Нет
• Вид или марка материала: Прочее
• Температура эксплуатации: -50...40 °C
• Толщина цинкового покрытия: 10 мкм
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
• Длина: 156 мм
• Модель или исполнение: Интегрированный разъем
• Степень защиты - IP: IP00
• Материал: Сталь
• Изменение направления: Вертикально восходящий (внутренний)
• Перфорированная боковая стенка : Нет
