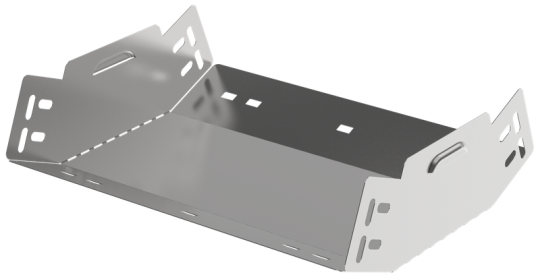

ESCA 3 Поворот верт. внутр. 45град 80х300-0,6 IEK ES3-PN-45-080-300-06

Описание

Поворот вертикальный внутренний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Аксессуар поставляется в плоском виде, имеет направляющую перфорацию для сгиба и сборки изделия перед установкой. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Компактная упаковка: поставляется в плоском виде.

• Ширина кабельного лотка : 300 мм
• Высота: 80 мм
• Перфорация в основании для монтажа: Нет
• Подходит для обеспеч целостности цепи: Нет
• Класс стойкости к коррозии: 2
• Температура эксплуатации: -50...40 °C
• Степень защиты - IP: IP00
• Материал: Сталь
• Перфорированная боковая стенка : Нет
• Вес: 0,51 кг
• Толщина металла: 0.6 мм
• Вид или марка материала: Прочее
• Ширина: 300 мм
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
• Высота кабельного лотка : 80 мм
• Отклонение - угол : 45
• Цвет: Светло-серый
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Изменение направления: Вертикально восходящий (внутренний)
• Исполнение для больших расст-усиленный: Нет
• Модель или исполнение: Интегрированный разъем
• Номер цвета RAL: 7047
• Ширина ответвления: 300 мм
• Длина: 139 мм
• Толщина цинкового покрытия: 10 мкм
• Монтажная температура: -50...40 °C
